云水许可〔2022〕55号

云阳县水利局

关于云阳县胜利水库除险加固工程

初步设计报告准予行政许可的决定

重庆农高实业集团有限公司：

你司报送的《关于审批云阳县胜利水库除险加固工程初步设计报告的请示》（渝农高文〔2022〕103号）文件及有关资料已收悉。根据专家组审查意见，现批复如下：

一、工程概况

胜利水库位于重庆市云阳县盘龙街道活龙社区6组，坝址所在流域为长江南岸一级支流河坝石沟上段，总库容22.65万m³，根据《水利水电工程等级划分及洪水标准》（SL252-2017）的规定，该水库是一座以农业灌溉为主，兼有乡镇供水等综合效益的小(2)型水库，其永久性主要水工建筑物为5级，次要建筑物为5级。水库大坝设计洪水标准为20年一遇（P=5%）；校核洪水标准为300年一遇（P=0.33%）；消能防冲设计洪水标准为10年一遇（P=10%）。枢纽工程由大坝、溢洪道和取水建筑物三部分组成。胜利水库可发挥有效灌面1407亩。工程于1973年完工。

经多年运行，坝顶路面损坏，浆砌砖防浪墙砂浆抹面脱落，局部损坏；下游坝坡杂草、灌木被清理后，存留大量树桩，有白蚂蚁，部分框格损坏；坝脚排水棱体被混凝土封堵，排水不畅，不满足排水功能；溢洪道控制段宽度不足，人行便桥无安全栏杆，溢洪道泄槽段局部边墙及底板被冲毁，溢洪道末端无消力池，尾水渠被冲毁；放水设施存在渗漏，且渗漏量较大；水库无上坝道路及管理房。

经大坝安全鉴定为三类坝，且已通过三类坝鉴定成果核查，

同意对该水库实施除险加固。

二、工程建设条件

（一）水文。

同意选取的洪水标准、设计洪水计算方法。设计洪水标准采用20年一遇，设计洪峰流量为25m³/s；校核洪水标准采用300年一遇，校核洪峰流量为40.3m³/s。

（二）工程地质。

基本同意水库区域地质环境及地震、坝址一般工程地质条件、坝枢存在主要地质病险问题和天然建筑材料的评价，以及大坝砌体物理力学参数建议值。

三、工程除险加固设计

同意初设报告确定的工程等别、建筑物级别、洪水标准和除险加固工程措施。

（一）工程等级及洪水标准。

除险加固后，最大坝高11.2m，坝顶路面高程449.82m，水库死水位439.72m，正常蓄水位448.37m，设计洪水位449.31，校核洪水位449.66m。水库总库容22.65万m³。其永久性主要水工建筑物为5级，次要建筑物为5级，临时性建筑物为5级。设计洪水标准为20年一遇（P=5%）；校核洪水标准为300年一遇（P=0.33%）；消能防冲设计洪水标准为10年一遇（P=10%）。

（二）大坝工程。

1. 坝顶整治

坝顶路面采用20cm厚C20砼硬化，纵向每隔10m设伸缩缝，缝内塞沥青模板；重建C20钢筋砼防浪墙，厚0.2m，高1.2m。对防浪墙表面进行彩绘。

1. 下游坝坡整治

人工清理下游坝坡，平均清理厚度为0.4m，清理为台阶状，每级台阶高0.4m；清理出来原坝坡石渣进行夯实碾压回填植草；下游坝坡中部，采用混凝土基础塑造“胜利水库”字样的形状，字体的高度为3m，字体采用白色瓷砖凸显。

在下游坝脚砼排水体上开DN50排水孔，排水孔采用梅花型布置，间距1.0m；排水体外侧设0.4×0.6m集渗沟，边墙厚0.2m；集渗沟需置于基岩之上，集渗沟外设量水堰，采用成品量水堰安装。

1. 溢洪道整治

本次整治重建溢洪道，溢洪道共分为7段。

控制段采用侧堰泄流，侧堰过流宽度设计为11.4m，侧堰厚0.5m，采用C25钢筋砼结构；侧槽长11.0m，坡比设计为1：22，高程由447.37m降至446.87m，宽度为3.0m渐扩至6.0m；底板为0.3m厚C25钢筋砼结构，边墙为C20砼结构，顶宽0.5m，迎水面垂直，背水面坡比为1;0.4，顶宽0.5m，高度由2.75m渐变至3.25m。

调整段设计平面长9.0m，宽6.0m，底板为0.3m厚C25钢筋砼结构，底板高程为446.87m；边墙为C20砼结构，顶宽0.5m，迎水面垂直，背水面坡比为1：0.4，顶宽0.5m，高度为3.25m。在Y0+015-Y0+017处设人行交通桥，交通桥宽2.0m，为现浇C25钢筋砼结构，交通桥两端设1.2m高仿木栏杆。

泄槽1段设计平面长18.0m，宽6.0m，底板为0.3m厚C25钢筋砼结构，底板高程由446.87m渐变至444.60m，坡比为1：7.93；边墙为C20砼结构，顶宽0.5m，迎水面垂直，背水面坡比为1：0.4，高度由2.88m渐变至1.8m。

泄槽2段设计平面长13.0m，宽6.0m，底板为0.3m厚C25钢筋砼结构，并设φ20砂浆锚杆锚固，锚杆长3.0m，间排距1.5m×1.5m，底板高程由444.60m渐变至438.10m，坡比为1：2；边墙为C20砼结构，顶宽0.5m，迎水面垂直，背水面坡比为1：0.4，高度由1.8m渐变至1.4m。

泄槽3段设计平面长14.0m，宽6.0m，底板为0.3m厚C25钢筋砼结构，并设φ20砂浆锚杆锚固，锚杆长3.0m，间排距1.5m×1.5m，底板高程由438.10m渐变至434.60m，坡比为1：4；边墙为C20砼结构，顶宽0.5m，迎水面垂直，背水面坡比为1：0.4，高度由1.4m渐变至2.5m。

消力池段设计平面长13.8m，其中消力池长13.0m，池深1.1m，宽6.0m，底板为0.3m厚C25钢筋砼结构，并设φ20砂浆锚杆锚固，锚杆长3.0m，间排距1.5m×1.5m，底板高程为434.60m。边墙为C20砼结构，顶宽0.5m，迎水面垂直，背水面坡比为1：0.4，高2.5m。

尾水渠段设计平面长9.2m，宽6.0m，底板为0.3m厚C20砼结构，底板高程为435.18m。边墙为C20砼结构，顶宽0.5m，迎水面垂直，背水面坡比为1：0.4，高1.8m。

1. 放水建筑物整治

原址重建放水设施，斜卧管采用C25砼结构，过水断面尺寸为DN500PE管，边墙厚0.30m，底板厚度为0.30m，顶板厚0.2m。斜卧管底板比降顺地形为1：1.3，每隔0.5m高差设一个进水口，共设置19个进水口，进水口为圆形，直径为0.20m，进口盖为铸铁圆形钢板，直径为0.30m，斜卧管顶部设置DN100钢管通气管。

斜卧管水平长度14.6m，斜卧管末端设消力池，长度为2.45m，消力池末端接涵管。

1. 其他

胜利水库防汛公路与上坝步道衔接处新建管理房，采用单层框架结构建筑，外轮廓长8.24m，宽4.24m，高3.2m，管理房门前院坝进行硬化，硬化面积为26.15㎡，周边设排水沟，并在适当位置设一座化粪池；防汛公路采用0.2m厚C25砼进行硬化，在临坡侧设防撞栏。上坝步道采用0.12m厚C20砼硬化，步道有坡度的地方设梯步，单级梯步不高于0.2m。步道临坡侧设仿木栏杆。

四、施工组织设计

同意确定的导流建筑物级别和导流洪水标准，下阶段应完善施工导流设计。

基本同意选择的材料来源。

基本同意主体工程的施工程序、施工方法，以及施工总布置方案。

该工程施工总工期为5个月。

五、工程总投资及资金来源

（一）工程总投资：本工程设计概算总投资151.30万元。其中：建筑工程投资112.18万元；施工临时工程投资11.54万元；独立费用14.79万元；基本预备费6.93万元。建设征地补偿投资1.86万元，水土保持费2万元，环境保护费2万元。

（二）资金来源：市级及以上财政专项补助资金151.30万元。

六、其它

（一）施工图设计时应按照专家咨询意见要求，进一步完善和优化设计。

（二）请你公司按照有关规定，严格执行项目法人制、招标投标制、工程监理制等制度，建立健全工程质量、安全管理体系，确保工程质量和安全。同时，抓紧做好开工前的各项准备工作，认真编制、审定工程施工组织方案，确保工程如期建成。

（三）胜利水库除险加固工程由我局主持竣工验收。

（四）工程施工过程中，严禁随意进行设计变更。确需对初设批复内容进行变更的，应按照《云阳县人民政府办公室关于印发云阳县政府投资项目实施内容变更管理办法的通知》（云阳府办规〔2021〕1号）执行。

（五）工程开工前，项目法人应到我局办理质量、安全、开工备案等手续。。

（六）工程开工后，你公司应按时上报建设进度和投资进度等基本情况。

附件：1. 云阳县胜利水库除险加固工程初步设计概算审核

表

1. 重庆市云阳县胜利水库除险加固工程初步设计

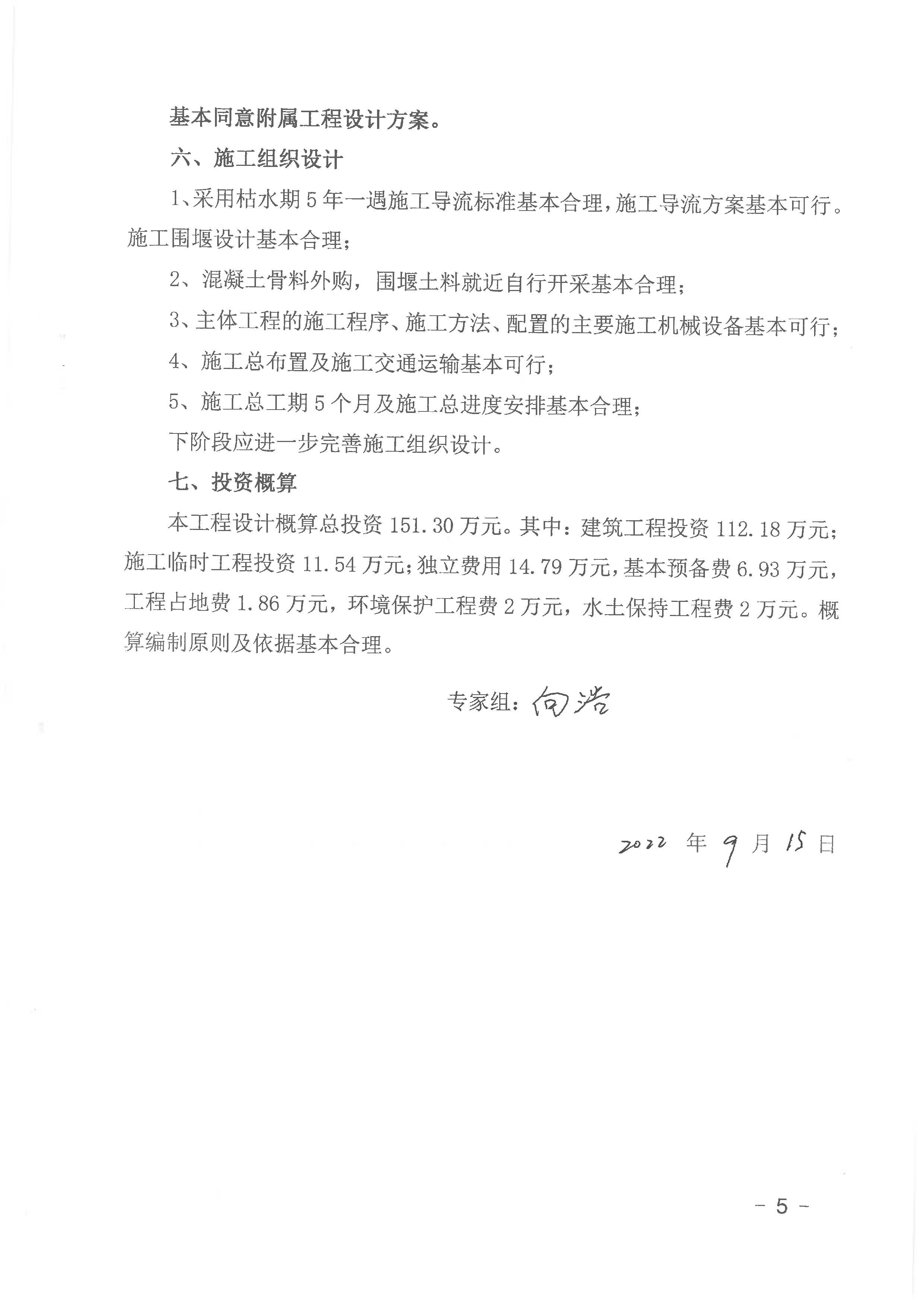

报告专家组技术评审意见

云阳县水利局

2022年9月16日

附件1

云阳县胜利水库除险加固工程

初步设计概算审核表

附 件2
